Geht es um das Verbinden von Kabeln, kommen Kabelschuhe, Crimpanschlüsse und Steckverbinder in ihren vielfältigen Ausprägungen zum Einsatz. Welche Verbindungen sind sinnvoll und was sind geeignete Einsatzgebiete?

Kabelkonfektion: Verbindung – was ist sinnvoll?

Kabelkonfektion: Verbindung – was ist sinnvoll?

Inhaltsverzeichnis

Verbindung – was ist sinnvoll?

In der Kabelkonfektion geht es um die Herstellung und Produktion von anschlussfertigen Kabeln, Kabelbündeln und auch gesamten Kabelbäumen. Dabei kommen verschiedene Steckverbindungslösungen wie bspw. Stecker, Kontakte oder Aderendhülsen zum Einsatz. Die wiederum mit Löt- oder Crimptechnik verbunden werden.

Was ist eigentlich Crimpen?

Das Crimpen ist ein Verbindungsprozess, bei dem zwei Komponenten durch plastische Verformung (z. B. durch Bördeln, Extrudieren, Crimpen oder Falten) miteinander verbunden werden.

Eine einmal gesetzte Crimpverbindung ist nur bedingt lösbar und kann nur mit geeignetem Werkzeug erneuert werden.

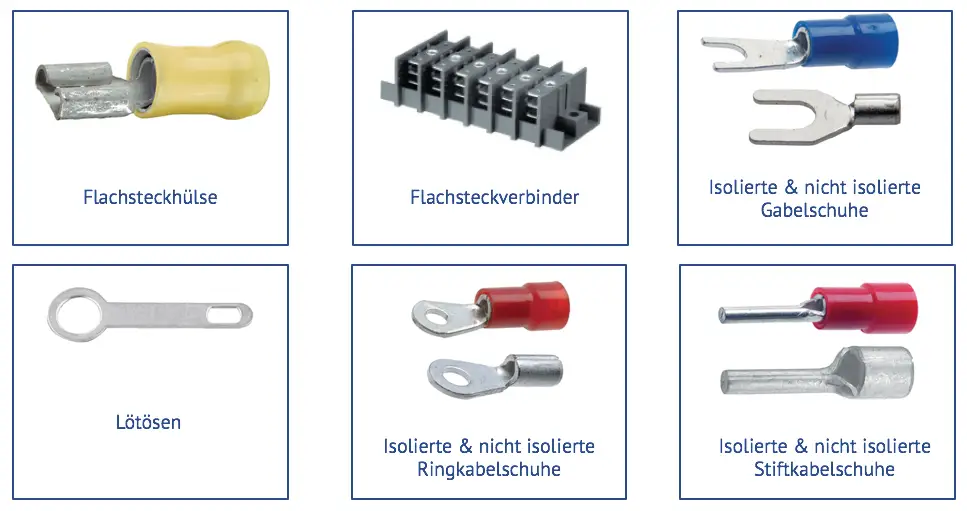

Geht es um das Verbinden von Kabeln, kommen Kabelschuhe, Crimpanschlüsse und Steckverbinder in ihren vielfältigen Ausprägungen zum Einsatz. Etwa in der Gebäudetechnik, im Fahrzeugbau und in vielen weiteren Industriebereichen. Zu den gängigsten Verfahren gehören, je nach Anforderung, das Crimpen, Schrauben und Pressen sowie Klemmen oder Löten. Die Auswahl der für die Herstellung verwendeten Materialien hängt von den Einsatzbedingungen vor Ort ab.

Was ist eigentlich Löten?

Unter Löten versteht man das Zusammenfügen von Metallteilen durch eine Metalllegierung (Lot), welches erhitzt wird. In der Löttechnik redet man von Weich- und Hartlöten, die Verfahren unterscheiden sich durch den Schmelzpunkt des Lots: Bei einem Weichlot liegt dieser unter 450 Grad, bei einem Hartlot zwischen 450 und 1.100 Grad.

In der Elektrotechnik wird hauptsächlich das Weichlöten für eine leitfähige Verbindung von leitenden Teilen verwendet.

Geeignete Einsatzgebiete für das Crimpen

Das Crimpen ist eines der wichtigsten Verfahren bei der Kabelkonfektionierung. Die richtige Ausführung der Crimpung hat entscheidenden Einfluss auf Qualität und Lebensdauer. Die Crimpkontakte sind immer auch als Bandware erhältlich. Daher wird das Crimpen häufig für Grossserienproduktion eingesetzt . Ausserdem hält eine Crimpung einen gewissen Zug aus. Somit ist dieses Verfahren vor allem bei bewegten Kabelführungen sinnvoll.

Geeignete Einsatzgebiete für das Weichlöten

Je nach Steckverbinder gibt es ausschliesslich Lötversionen. Dies sind jedoch meistens sehr komplexe Steckerbindungen. Ausserdem wird das Lötverfahren eher bei kleinen Stückzahlen eigesetzt, da es die teurere Variante ist. Auch das Zugverhalten ist gegenüber der Crimpung schlechter.

CRIMP ODER LÖT: Die Kabelkonfektion und ihre Einsatzgebiete
Am bekanntesten und wohl auch weit verbreitetsten ist der Einsatz von funktionstüchtigen Kabeln in Flugzeugen, Automobilen und Maschinenbau. Geht es um die Planung und Überprüfung ihrer Verlegungswege müssen vorher jedoch wichtige Daten wie Leitungslängen, Kabel Biegeradius, etc. sowie deren Befestigungsmittel und Montagepunkte ermittelt werden. All diese Komponenten und Überlegungen sind für die weiterführende Bearbeitung enorm wichtig.

Die folgenden Punkte sollten Sie während des Entwicklungsprozesses in der Kabelkonfektion immer beachten:

  • Dimensionierung der Leitungen
  • Isolierungen
  • Gewicht
  • Biegeradius
  • Montierbarkeit
  • Zugentlastungen bei bewegten Elementen
  • Dokumentation für Montage und ggf. zur Fehlerbehebung
  • Erwärmung der unterschiedlichen Komponenten
  • Verschleiß durch dynamische Bewegungen
  • Medienbeständigkeit (z. B. gegen Öle und Fette im Motorraum)
  • Temperaturunterschied

Gerne beraten wir Sie bei der geeigneten Material- und Herstellungswahl.
